Automated fabric defect detection—A review

논문 정보

• 제목: Automated fabric defect detection—A review
• 저자: Henry Y.T. Ngan, Grantham K.H. Pang, Nelson H.C. Yung (The University of Hong Kong)
• 학회/저널: Image and Vision Computing
• 발행일: 2011-02-27
• DOI: 10.1016/j.imavis.2011.02.002
• 주요 연구 내용: 본 논문은 최근의 자동화된 직물 결함 검출 방법들을 종합적으로 리뷰함. 연구들을 크게 비-모티프 기반(non-motif-based) 접근법과 모티프 기반(motif-based) 접근법으로 나누고, 다시 통계적, 스펙트럼, 모델 기반, 학습, 구조적, 하이브리드, 모티프 기반의 7가지 카테고리로 세분화하여 분석함.
• 주요 결과 및 결론: 각 방법론의 검출 성공률, 강점, 약점을 비교 분석한 결과를 제시함. 특정 패턴 그룹(p1)에 특화된 방법들은 높은 성공률을 보이지만 일반성이 부족하며, 여러 패턴 그룹에 적용 가능한 모티프 기반 접근법은 일반성이 높지만 상대적으로 성공률이 약간 낮음. 향후 연구 방향으로 공통 참조 데이터베이스 구축, 하이브리드 접근법 개발, 실시간 적용을 위한 계산 효율성 향상 등을 제안함.
• 기여점: 직물 결함 검출 연구에 대한 최신 동향을 제공하며, 7가지 클래스로 구성된 넓은 범위의 분류 체계를 제안함. 각 방법론에 대한 정성적 분석과 검출 성공률 데이터를 포함하여 비교 연구를 수행하고, 향후 연구 방향에 대한 통찰을 제공함.

요약

초록

이 논문은 최근 수년간 개발된 자동화된 직물 결함 검출 방법들을 리뷰한다. 직물 결함 검출은 섬유 제조 산업에서 품질 관리의 필수적인 단계이다. 본 연구는 방법론을 크게 비-모티프 기반과 모티프 기반의 두 그룹으로 분류한다. 기존의 리뷰 논문들과 비교하여, 본 논문은 최신 연구 동향을 반영하고, 방법론을 통계적, 스펙트럼, 모델 기반 등 7가지의 더 넓은 카테고리로 분류하여 비교 연구를 수행한다. 또한, 각 방법의 검출 성공률을 포함한 정성적 분석을 제공하고, 향후 연구 방향에 대한 통찰을 논의한다.

서론

직물은 일상생활에서 널리 사용되는 재료로, 제조 과정에서 결함이 발생할 수 있다. 전통적인 육안 검사는 피로로 인한 오류가 잦아(성공률 60-75%), 자동화된 검사 시스템(성공률 90% 이상)의 필요성이 대두되었다. 직물 패턴은 17개의 월페이퍼 그룹(wallpaper groups)으로 수학적으로 분류할 수 있으며, 이는 결함 검출 방법론 개발의 이론적 기반이 된다. 다양한 직물 종류와 결함 형태, 그리고 결함과 배경 텍스처 간의 유사성은 자동화 검사의 주요 도전 과제이다.

배경

결함 검출 방법의 성능을 평가하기 위해 여러 지표가 사용된다. 가장 일반적으로 사용되는 지표는 검출 성공률(Detection Success Rate) 이며, 다음과 같이 정의된다. Detection Success Rate=Total Number of SamplesNumber of Samples Correctly Detected​=TP+FN+TN+FPTP+TN​ 여기서 TP(True Positive)는 결함을 결함으로, TN(True Negative)은 정상을 정상으로 올바르게 탐지한 경우를 의미한다.

모델 아키텍처 / 방법론

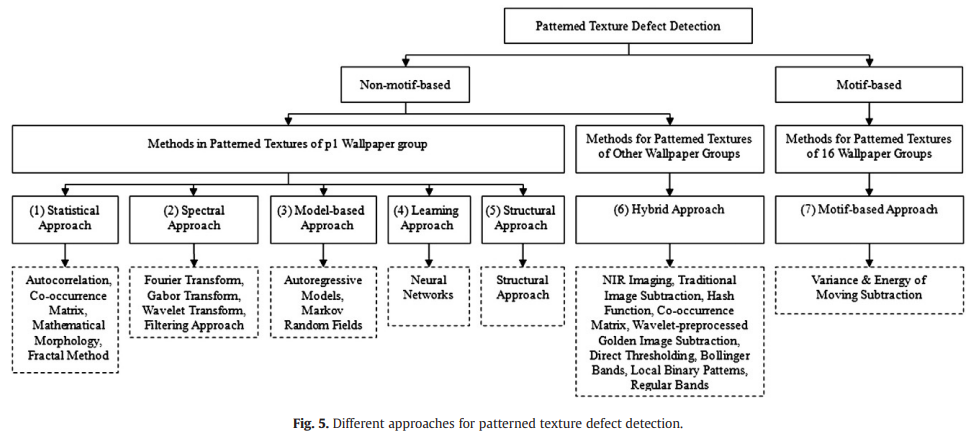

논문은 결함 검출 방법을 크게 비-모티프 기반과 모티프 기반으로 분류한다 (논문의 Figure 5 참조 ).

• 핵심 구조/방법:

  1. 비-모티프 기반 (Non-motif-based):

     • p1 그룹 대상 방법: 상대적으로 단순한 패턴(예: 평직, 능직)에 적용되며, 주로 단일 접근법을 사용한다.

       • 통계적 접근법: 픽셀 값의 공간적 분포를 이용 (예: 자기상관 함수, 동시발생 행렬, 프랙탈 차원).

       • 스펙트럼 접근법: 주파수 영역에서 텍스처를 분석 (예: 푸리에 변환, 웨이블릿 변환, 가버 변환).

       • 모델 기반 접근법: 이미지를 확률적 모델로 표현 (예: 자기회귀 모델, 마르코프 랜덤 필드).

       • 학습 기반 접근법: 데이터로부터 특징을 학습 (예: 신경망).

       • 구조적 접근법: 텍스처를 기본 요소(primitive)의 구성으로 간주.

     • 기타 그룹 대상 방법 (하이브리드 접근법): 복잡한 패턴(예: 레이스, 자카드)에 적용되며, 여러 기법을 결합한다.

  2. 모티프 기반 (Motif-based):

     • 패턴의 가장 작은 반복 단위인 '모티프'를 기본 분석 단위로 사용한다. 17개 월페이퍼 그룹 중 16개 그룹에 적용 가능한 일반화된 방법론이다.

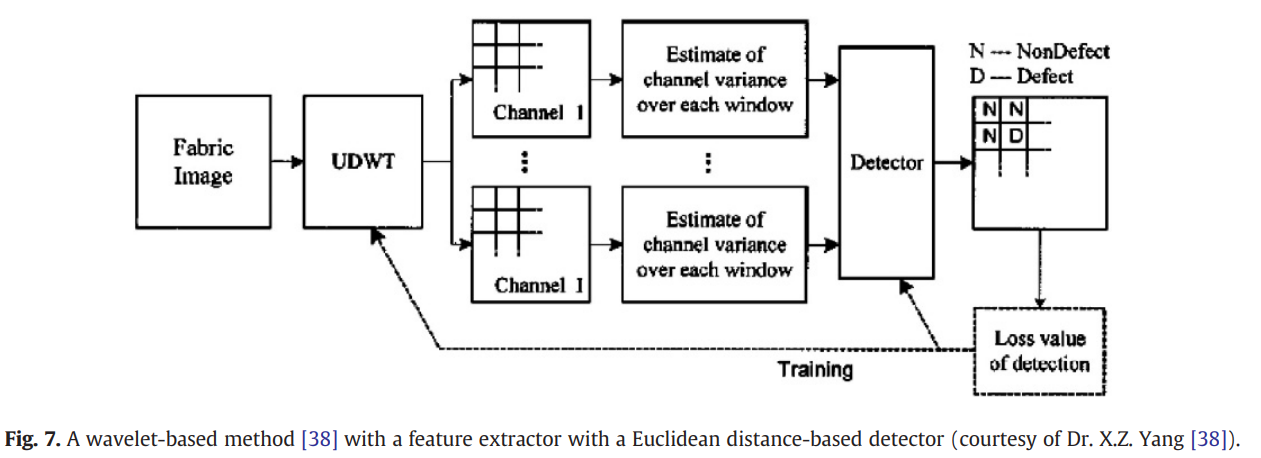

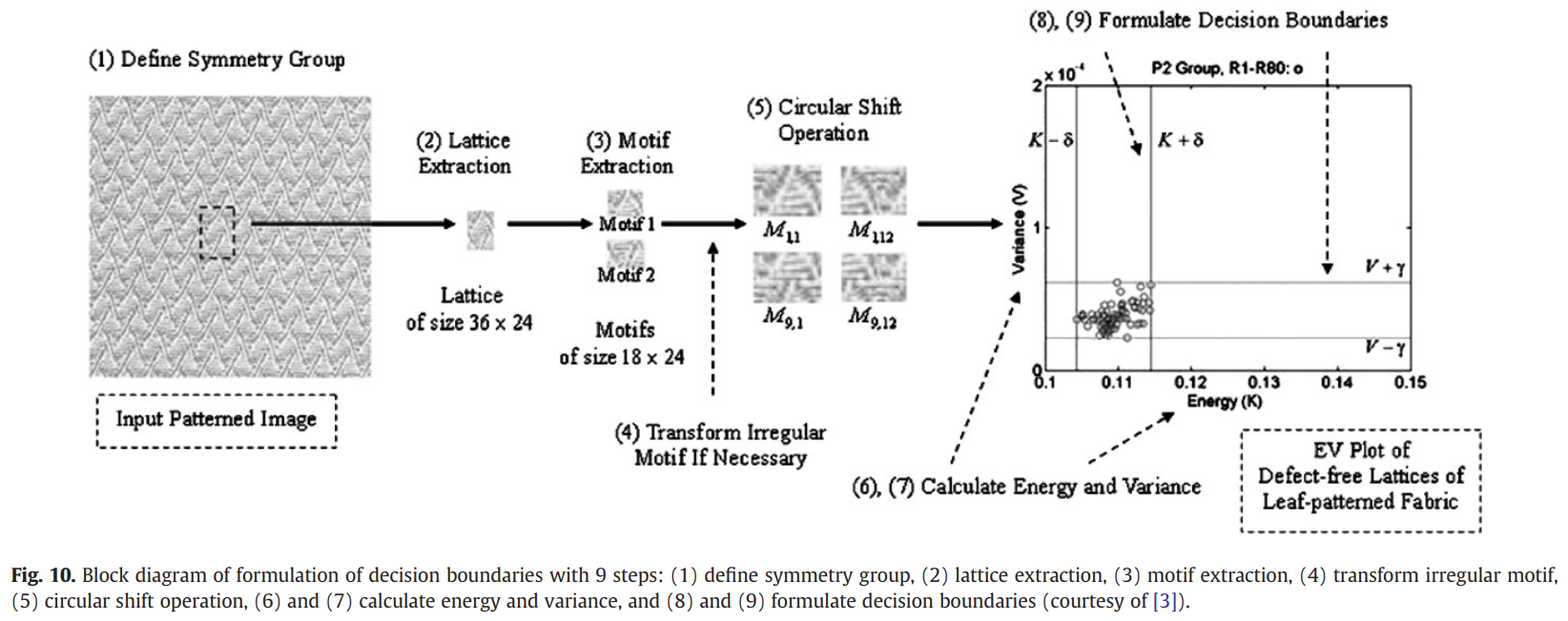

• 알고리즘: 각 접근법 내에 다양한 알고리즘이 존재한다. 예를 들어, 스펙트럼 접근법의 한 예로 제시된 적응형 웨이블릿 기반 방법은 논문의 Figure 7에서 그 구조를 확인할 수 있으며, 모티프 기반 방법의 전체적인 흐름은 논문의 Figure 10에 잘 나타나 있다.

실험 결과

• 주요 데이터셋: 대부분의 연구는 자체 데이터베이스를 사용하여 평가의 일관성이 부족하다. 일부 연구에서는 Brodatz 텍스처 데이터베이스 등을 활용하기도 한다.

• 핵심 성능 지표:

  • 단순 패턴(p1 그룹)에서는 매우 높은 검출 성공률을 달성한 연구들이 다수 존재한다. 예를 들어, 프랙탈 기반 방법은 98.30%, 모폴로지 필터는 97.4%, 적응형 웨이블릿은 **97.5%**의 성공률을 보고했다.

  • 복잡한 패턴을 다루는 하이브리드 접근법 중 Regular Bands(RB) 방법은 **99.4%**라는 매우 높은 성능을 보였다.

  • 모티프 기반 접근법은 16개의 다른 월페이퍼 그룹에 대해 **93.86%**의 성공률을 달성하여, 특정 패턴에 국한되지 않는 높은 일반성을 입증했다.

• 비교 결과: 특정 직물 타입에 최적화된 방법(예: RB)은 매우 높은 정확도를 보이지만, 다른 패턴에는 적용하기 어렵다. 반면, 모티프 기반 방법은 약간 낮은 정확도를 보이지만 다양한 패턴에 적용할 수 있는 일반성이 가장 큰 강점이다. 이는 정확도와 일반성 사이의 트레이드오프 관계를 보여준다.

결론

본 연구는 직물 결함 검출 분야의 다양한 방법론을 체계적으로 분류하고 비교 분석했다. 연구의 의의는 방법론 간의 장단점을 명확히 하고, 정확도와 일반화 성능 사이의 관계를 조명한 데 있다. 향후 연구는 모든 패턴 타입에 적용 가능한 일반화된 방법론을 개발하는 방향으로 나아가야 한다. 이를 위해 다음의 과제들이 제안되었다.

1. 공통 참조 데이터베이스 구축: 객관적인 성능 비교를 위한 표준화된 데이터베이스가 필요하다.

2. 하이브리드 접근법 개발: 각 방법론의 강점을 결합하여 성능을 극대화할 필요가 있다.

3. 계산 복잡도 감소: 실시간 공정 적용을 위해 연산 효율이 높은 알고리즘 개발이 중요하다.

4. 모티프 기반 방법의 확장: 잠재력이 큰 모티프 기반 접근법을 p1 그룹까지 확장하여 모든 17개 그룹을 포괄하는 이론을 완성해야 한다.
